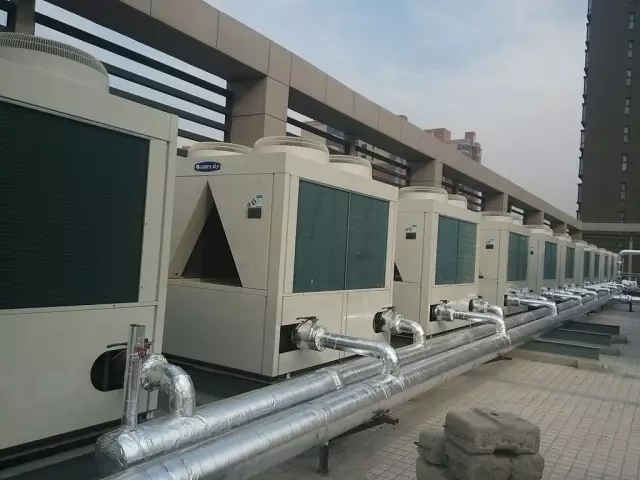

簡單的來講，風冷模塊機就是能夠自由組合的風冷冷熱水機組，它既能夠制冷又能夠制熱。它安裝靈活、運行可靠、維護方便等特點，適合建筑空調工程，如賓館、公寓、酒店、寫字樓、購物商場、影劇院、廠房、醫院等。

一、模塊機制冷制熱工作循環

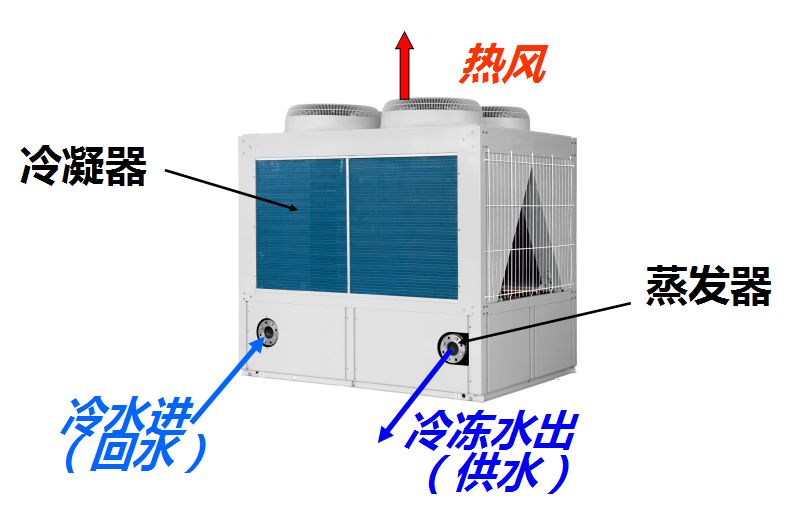

制冷循環：來自室內換熱器的低溫、低壓制冷劑氣體被壓縮機吸入并壓縮成高溫、高壓氣體，經過四通閥排入室外換熱器，在與室外側空氣進行熱交換后，冷凝成為制冷劑液體，經毛細管節流降壓、降溫后進入室內換熱器，在與室內需要調節的空氣進行熱交換后成為低溫、低壓制冷劑氣體。如此周而復始地循環，達到制冷的目的；

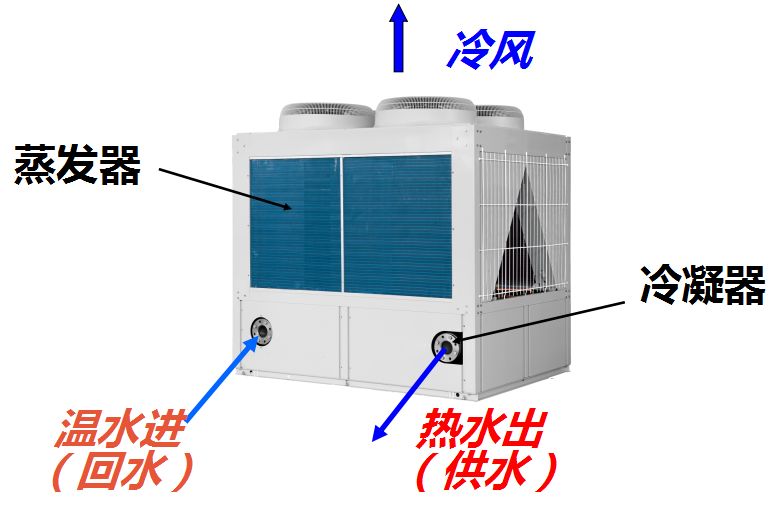

制熱循環：制冷劑的流動方向與制冷時相反，壓縮機排出的高溫、高壓制冷劑氣體在經過四通閥后直接進入室內換熱器，通過離心風機的作用，向室內空氣放出熱量，并被冷凝為制冷劑液體，經外機主輔毛細管節流降壓后在室外換熱器中吸收熱量，變?yōu)榈蜏亍⒌蛪褐评鋭怏w，經四通閥回到壓縮機，完成一個熱泵制熱循環，如此周而復始地循環，達到制熱的目的。

二、模塊機壓縮機過載保護

壓縮機過載保護分制冷模式下壓縮機過載保護和制熱模式下壓縮機過載保護，下面分別介紹。

制冷模式下壓縮機過載保護：在制冷情況下如果出現過載保護，可以從以下幾個方面進行判斷；

1、排查環溫或者水溫是否正常

①、檢查當?shù)氐沫h(huán)境溫度；是不是環境溫度異常過高；

②、殼管進出水溫，一般環溫不會超過正常范圍，主要觀察進出水溫，如果進出水溫超過說明書使用要求，降低水溫；

2、排查系統的排氣溫度是否正常

①、檢查機組的手操器，查看“排氣溫度”，如果排氣溫度太高，給系統接上壓力表，若系統內壓力值對應飽和溫度與當前環境溫度一致，則系統內冷媒正常；若系統內壓力值接近大氣壓或是測得壓力值對應飽和溫度小于當前環境溫度10度以上的，則系統冷媒不足，檢查系統泄漏點（注：檢測需要在機組停機1小時以上進行）；

②、檢查系統的翅片是否有臟堵，如果翅片很臟，請清洗翅片；

③、觀察手操器排氣溫度，如果排氣溫度在55℃以下，立刻用萬用表測量機組電流，如果遠大于銘牌標識電流，說明機組灌注的冷媒量過多；（如果壓縮機被液擊出現過載損壞了，還會伴有壓縮機“咔咔”的異響，多出現在新更換壓縮機，或者沒有對機組熱就開機！）。

3、排查運行電壓是否超出說明書使用要求

①用萬用表測量機組輸入電壓，電壓不能超過說明書使用要求（額定電壓的±10%）。

制熱模式下壓縮機過載保護：在制熱情況下如果出現過載保護，可以從以下幾個方面進行判斷；

1、排查水溫及環溫是否超過說明書使用范圍；

檢查水溫，出水溫度不得超過說明書規定的50℃，環溫不得超過說明書規定的24℃。

2、排查水泵及水路系統是否正常

①、排查水泵是否有水流，觀察水系統內有否有很大的震動聲響，同時觀察手操器進出水溫差，如果超過8℃以上，說明水流量不足；

②、排查殼管水系統是否有空氣，如果水系統內有很大震動聲響，說明排空不完全，請繼續打開排氣閥進行排空；

③、排查水泵是否損壞，如果損壞，水泵噪聲會很大，也可開啟備用水泵進行流量對比；

④、排查水系統過濾器是否臟堵，如果水流量小，拆下過濾器進行更換。

3、排查系統的排氣溫度是否正常

①、檢查機組的手操器，查看“排氣溫度”，如果排氣溫度過高，給系統接上壓力表，若系統內壓力值對應飽和溫度與當前環境溫度一致，則系統內冷媒正常；若系統內壓力值若接近大氣壓或是測得壓力值對應飽和溫度小于當前環境溫度10度以上的，則系統冷媒不足，請檢查系統泄漏點（注：檢測需要在機組停機1小時以上進行）；

②、檢查系統的翅片是否有臟堵，如果翅片很臟，請清洗翅片；

③、觀察手操器排氣溫度，如果排氣溫度在55℃以下，立刻用萬用表測量機組電流，如果遠大于銘牌標識電流，說明機組灌注的冷媒量過多；（如果壓縮機被液擊出現過載損壞了，還會伴有壓縮機“咔咔”的異響）。確定是壓縮機問題，請更換壓縮機！

4、排查運行電壓是否超出說明書使用要求

用萬用表測量機組輸入電壓，電壓不能超過說明書使用要求（額定電壓的±10%）。

三、模塊機壓縮機排氣溫度高保護
模塊機壓縮機排氣高溫高，危害性很大，處理不當就會威脅到壓縮機的性命，常見原因：1、制冷劑泄漏制冷劑不足導致壓縮運行時排氣溫度過高保護；2、熱力膨脹閥堵導致壓縮機吸氣壓力不足，排氣溫度過高保護；3、過濾器臟堵導致壓縮機吸氣壓力不足，排氣溫度過高保護；4、電子膨脹閥堵，導致壓縮機吸氣壓力不足，排氣溫度過高保護；
